Größen und Formate von Rundriemen - die passende Größe finden
Rundriemen sind scheinbar sehr einfache Bauteile. Sie lassen sich in vielen unterschiedlichen Branchen und Anwendungsbereichen für Antriebs-, Transport- und Förderaufgaben einsetzen. Aufgrund der vielseitigen Umgebungsbedingungen, Betriebsbedingungen und Anforderungen sind Rundriemen in zahlreichen unterschiedlichen Materialien, Maßen, Querschnitten und mit verschiedenen Verbindungen erhältlich. Damit kann ein Rundriemen optimal auf die jeweilige Aufgabe zugeschnitten werden.
Eine sorgfältige Auswahl der richtigen Größe und des passenden Formats ist wichtig, um einen reibungslosen und effizienten Betrieb des Rundriemens zu gewährleisten. Folgende Merkmale sollten Sie bei der Auswahl beachten:
Maße des Rundriemens:
Durchmesser: Messen Sie den Durchmesser Ihres alten Rundriemens. Falls das nicht möglich sein sollte, messen Sie die Breite des Nutgrunds in der Riemenscheibe bzw. der Laufrollen.
Länge: Am einfachsten ist hier ebenfalls, die Länge des alten Rundriemens zu messen. Sie können aber auch eine Schnur anstelle des Rundriemens in die Anlage einfädeln. Messen Sie damit den gesamten Weg, den der Rundriemen umschließen soll. Anschließend kalkulieren Sie die notwendige Vorspannung mit ein. Diese liegt typischerweise zwischen 2 und 8 % der Riemenlänge und ist u.a. abhängig von der Last und den Betriebsbedingungen. Da der Riemen beim Einbau um diesen Prozentsatz gedehnt werden soll, müssen Sie die Länge bei der Bestellung entsprechend um diesen Betrag anpassen. Eine Schritt-für-Schritt-Anleitung zur Berechnung der Bestelllänge unter Berücksichtigung der Dehnung finden Sie hier.
Minimale Umlenkung: Der minimale Rollendurchmesser, auch minimaler Umlenkdurchmesser genannt, ist ein Kennwert des Rundriemens und gibt an, wie gut sich der Riemen biegen lässt. Er ist abhängig vom Querschnitt und der Härte des Riemens und gibt den kleinstmöglichen Durchmesser an, um den sich der Rundriemen führen lässt. Bei einer schon bestehenden Anlage messen Sie den kleinsten Durchmesser, um den der Rundriemen geführt werden soll.

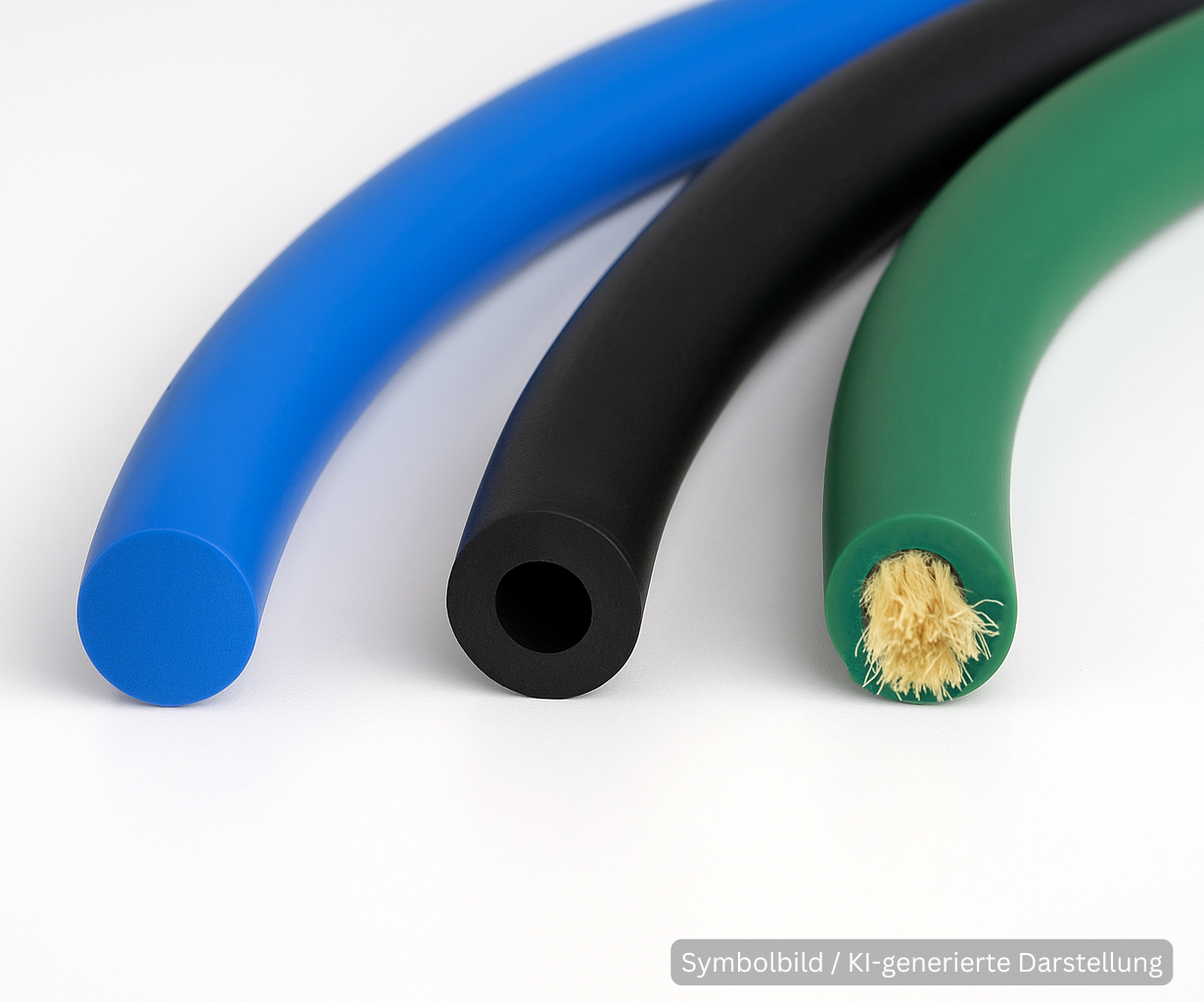

Querschnitt des Rundriemens:
Vollmaterial: Rundriemen aus Vollmaterial weisen eine hohe Zugfestigkeit auf. Sie eignen sich daher besonders gut für Anwendungen, bei denen der Rundriemen hohen mechanischen Belastungen ausgesetzt ist. Bei Riemen aus Vollmaterial werden die Riemenenden zu einem Endlosriemen verschweißt.
Hohlmaterial: Rundriemen mit Hohlprofil haben eine geringere Querschnittsfläche und lassen sich daher stärker dehnen. Im Vergleich zu Rundriemen aus Vollmaterial weisen sie eine geringere Zugfestigkeit auf. Sie sind besonders gut geeignet für Anwendungen, bei denen Dehnbarkeit und eine hohe Flexibilität bei geringer mechanischer Beanspruchung gefragt sind. Die Riemenenden können entweder miteinander verschweißt oder mithilfe von mechanischen Verbindern verschlossen werden. Diese Variante kann den Einbau des Riemens unter Umständen erheblich erleichtern und die Einbauzeit reduzieren.
Verstärkter Querschnitt: Rundriemen, die im Kern mit Aramidfasern verstärkt sind, lassen sich nur schwer dehnen, sind daher steifer und weisen eine höhere Längenstabilität auf. Die Riemenenden werden durch Verschweißen geschlossen. Dabei lassen sich allerdings die Aramidfasen nicht miteinander verbinden. Deshalb weisen verstärkte Rundriemen keine höhere Zugfestigkeit auf als Riemen aus Vollmaterial.
Hohlriemen mit innenliegendem Zugseil: Speziell für Anwendungen
mit sehr hoher mechanischer Beanspruchung sind Sonder-Rundriemen vom Typ
„EroJoint SK“ erhältlich. Hierbei handelt es sich um einen Rundriemen mit
Hohlprofil und einem im Hohlraum verlaufenden Zugseil. Bei der Montage müssen
zuerst die Enden des Zugseils miteinander verknotet werden. Anschließend wird
das Riemenmaterial an der Verbindungsstelle verschweißt. Das Zugseil nimmt im
Betrieb die Zugkräfte auf, wodurch der Riemen insgesamt eine höhere
Zugfestigkeit aufweist als ein vergleichbarer Riemen aus Vollmaterial.
Oberfläche des Rundriemens
Rauheit: Rundriemen sind mit glatter und rauer Oberfläche erhältlich. Da bei Riementrieben die Kraftübertragung zwischen Riemenscheiben und Riemen kraftschlüssig erfolgt, soll der Riemen unter Last nicht durchrutschen. Eine gute Haftung ist daher entscheidend für einen effizienten Antrieb. Bei Transportanwendungen, bei denen der Riemen direkt im Kontakt mit dem Transportgut steht, ist die Rauheit der Riemenoberfläche auch entscheidend für die Mitnahmeeigenschaften.
Reibkoeffizient: Der Reibkoeffizient (bei Rundriemen aus PU meistens bezogen auf die Materialkombination mit Stahl) gibt an, wieviel Grip der Riemen hat, also wie gut der Rundriemen auf der Antriebs- oder Umlenkrolle haftet. Je höher der Reibkoeffizient, desto zuverlässiger wird die Drehbewegung übertragen. Je niedriger der Reibkoeffizient, desto eher kommt es unter Last zum Durchrutschen des Riemens. Der Reibkoeffizient hängt von mehreren Parametern ab wie der Materialkombination, der Oberflächenrauheit und der Riemenvorspannung.
Liefermengen
In unserem Onlineshop für Rundriemen bieten wir Ihnen drei praktische Liefermengen Optionen:
Rundriemen auf Maß zugeschnitten, Enden verschweißt: Sie erhalten einen Endlosriemen, der direkt einsatzbereit ist, ideal für die sofortige Anwendung.
Rundriemen auf Maß zugeschnitten, Enden offen, ohne Verbindung: Sofern Sie über die notwendigen Fachkenntnisse und Werkzeuge verfügen, ermöglicht Ihnen die offene Variante, den Riemen bei Montage selbst zu verschließen (ggf. durch mechanische Verbinder oder Verschweißen), sodass Sie beim Einbau flexibel bleiben.
Meterware auf der Rolle: Perfekt für Anwender, die regelmäßig Zuschnitte benötigen und das Verschließen der Riemenenden selbst erledigen können. Mit dieser Option haben Sie immer einen Vorrat auf Lager und können Rundriemen ganz nach Bedarf zuschneiden und zu Endlosriemen verarbeiten.
Weitere Optionen für Rundriemen
Für Anwendungen in den Bereichen Lebensmittel oder Pharma haben wir Rundriemen aus lebensmittelechten Materialien im Angebot. Selbstverständlich verfügen diese über die entsprechenden Zertifikate nach FDA und EU10/2011
und viele weitere mehr...
Haben Sie noch Fragen oder sind Sie noch nicht ganz sicher, wie Sie den optimalen Rundriemen für Ihre Anwendung finden? Wir haben viele weitere Varianten im Angebot. Gerne beraten wir Sie zum bestmöglichen Rundriemen für Ihre spezielle Anwendung.
